Schéma d’installation d’une pompe à chaleur air-eau : guide complet

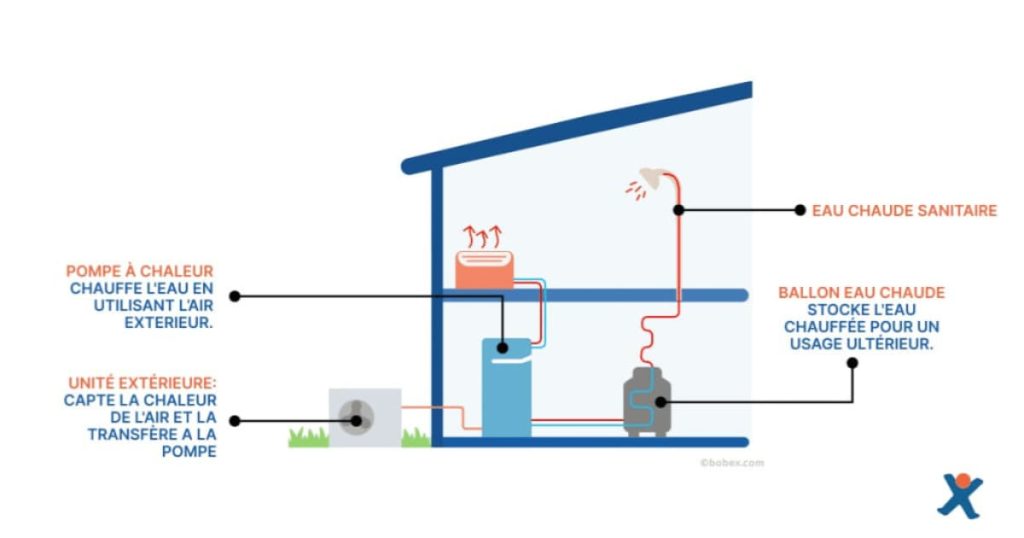

Quels sont les composants d’une PAC air-eau ?

Essayons tout d’abord de définir ce qu’est une pompe à chaleur air-eau avant de s’attarder sur ses composantes. Cette solution énergétique utilise l’air extérieur pour bénéficier d’eau chaude sanitaire dans votre salle de bain et de votre cuisine, entre autres. Elle fonctionne sous un cycle thermodynamique et peut être utilisée comme un système de chauffage hybride.

La pompe à chaleur air-eau possède 2 unités principales reliées par un système frigorifique et se compose de 4 autres parties qui lui permettent de fonctionner correctement. Commençons par décrire les 2 unités principales.

• L’unité extérieure : se compose d’un compresseur, d’un échangeur de chaleur ou, autrement dit d’un évaporateur, d’un ventilateur et d’un désembueur. Ce sont ces éléments, entre autres qui permettent la capture de l’énergie thermique/calories présente dans l’air extérieur.
• L’unité intérieure : se compose aussi d’un évaporateur qui permet de réchauffer l’eau du système de chauffage central.
• Circuit hydraulique : relie l’unité extérieure et l’unité intérieure. Il transporte l’eau chaude de la pompe à chaleur au système de chauffage.
• Fluide frigorigène : L’énergie thermique est transportée par ce fluide frigorigène de l’unité intérieure vers l’unité extérieure. Il est donc utilisé pour supporter l’étape de compression et celle de l’évaporation.
• Détendeur : ce qu’on appelle : “détendeur” sert à diminuer la pression du fluide frigorigène juste après la libération de chaleur dans la partie interne de la PAC. Grâce au détendeur, le fluide peut donc refroidir avant de se retrouver à nouveau dans l’unité externe.
• Système de régulation et de commande : cette partie permet de contrôler la température de l’eau réchauffée dans la PAC. Avec ce système, il est aussi possible de programmer les horaires de fonctionnement et de surveiller les performances de la PAC air-eau.
• Ballon d’eau chaude : fait office de zone de stockage de l’eau chauffée.

Conseil pratique

Afin de minimiser les pertes de chaleur de votre pompe à chaleur air-eau maintenez une distance de maximum 20 mètres entre l’unité intérieure et celle extérieure.

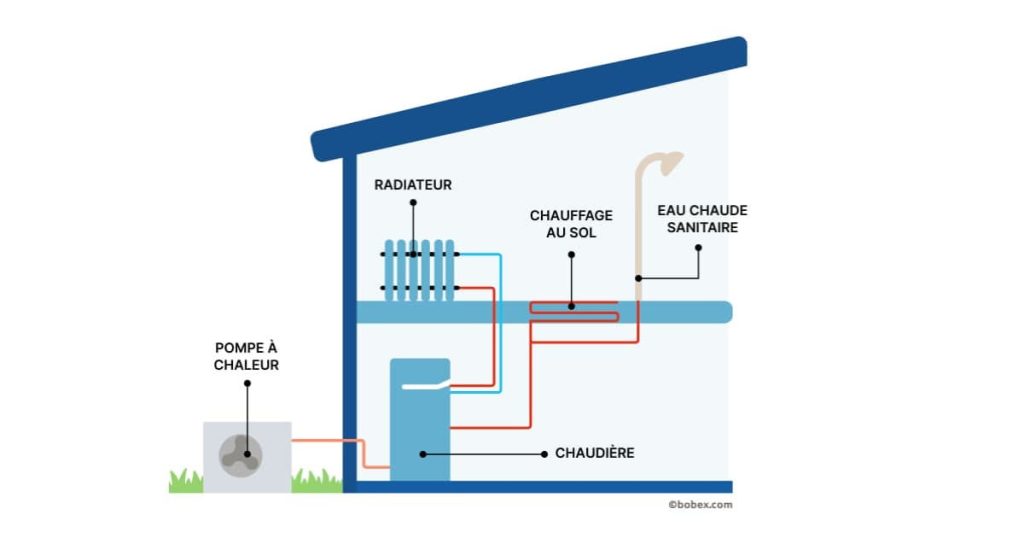

Étapes et illustration du schéma de raccordement d’une pompe à chaleur thermodynamique et chauffage

Nous avons vu que la pompe à chaleur peut faire office de chauffage. Pour ce faire, il suffit de la relier à un système de chauffage. Voici les 6 étapes à suivre et quelques illustrations pour vous repérer plus facilement.

Installez l’unité extérieure comme son nom l’indique à l’extérieur de votre domicile et mettez-la à terre pour éviter tout risque d’électrocution. Ensuite, reliez l’unité que vous venez de mettre en place avec les tuyaux dans lesquels se trouve le fluide frigorigène. Après cela, installez l’unité intérieure à son tour et reliez-la aussi aux tuyaux contenant le fluide indiqué plus haut.

Reliez ensuite l’unité intérieure et le système de chauffage à l’aide de tuyau hydraulique. Juste après, effectuez les raccordements électriques en liant les 2 unités principales grâce à des câbles électriques qui, eux même sont à relier à l’alimentation électrique. Enfin, assurez-vous que tout est bien connecté et effectuez des tests pour en être certain.

Le système de la pompe à chaleur vous a convaincu ?

N’attendez plus !

Demandez vos devis

Schéma pour installer une PAC air-eau monobloc

Il est parfois compliqué de faire un choix, surtout lorsqu’il a un impact à long terme sur votre qualité de vie et vos finances. C’est pourquoi nous vous avons concocté un article qui vous accompagnera dans le choix de votre pompe à chaleur : PAC split ou PAC monobloc ? À vous de décider.

Concernant les étapes d’installation pour celle monobloc, il faut tout d’abord checker les besoins en chauffage et en eau de l’habitat, puis choisir un emplacement adéquat. Ensuite, coupez l’alimentation et déposez l’unité extérieure de la pompe à chaleur sur un support stable et dégagé. Après cela, il est temps de relier la PAC au système de chauffage de la maison.

À l’aide d’un disjoncteur adapté, branchez la pompe à chaleur au tableau électrique et paramétrez le thermostat et le régulateur grâce à la commande. Il ne reste plus qu’à remplir le circuit d’eau, purger l’air, s’assurer du bon fonctionnement de la PAC et établir les paramètres.

La particularité du plancher chauffant avec pompe à chaleur

Le plancher chauffant avec pompe à chaleur est la solution qui regroupe efficacité et économie. Sa spécificité principale n’est autre que sa capacité à chauffer une pièce dans son intégralité, grâce au radiateur à basse  ou haute température et en toute homogénéité. Cela offre un certain confort thermique et un sacré gain d’espace.

De plus, l’installation d’une pompe à chaleur en complément de celle d’un plancher chauffant est une alternative qui respecte l’environnement. Bien entendu, la PAC air-eau n’utilise majoritairement que des énergies renouvelables.

Enfin, il existe aussi 2 autres aspects positifs au plancher chauffant avec pompe à chaleur. L’un est sa compatibilité avec les revêtements s’ils sont adaptés à la diffusion de chaleur.

Le second nécessite que la pompe à chaleur soit réversible. Si elle l’est, le plancher chauffant peut aussi faire office de système de rafraichissement durant les périodes à haute température.
